تجهیزات و ابزار آلات صنعت حفاری نفت و گاز

1: تجهیزات حفاری نفت وگاز

1.1. تجهیزات برون چاهی و سرچاهیWell Head
2.1.تحهیزات درون چاهیDown Hole Equipment

1.1.1: تجهیزات برون چاهی وسرچاهی

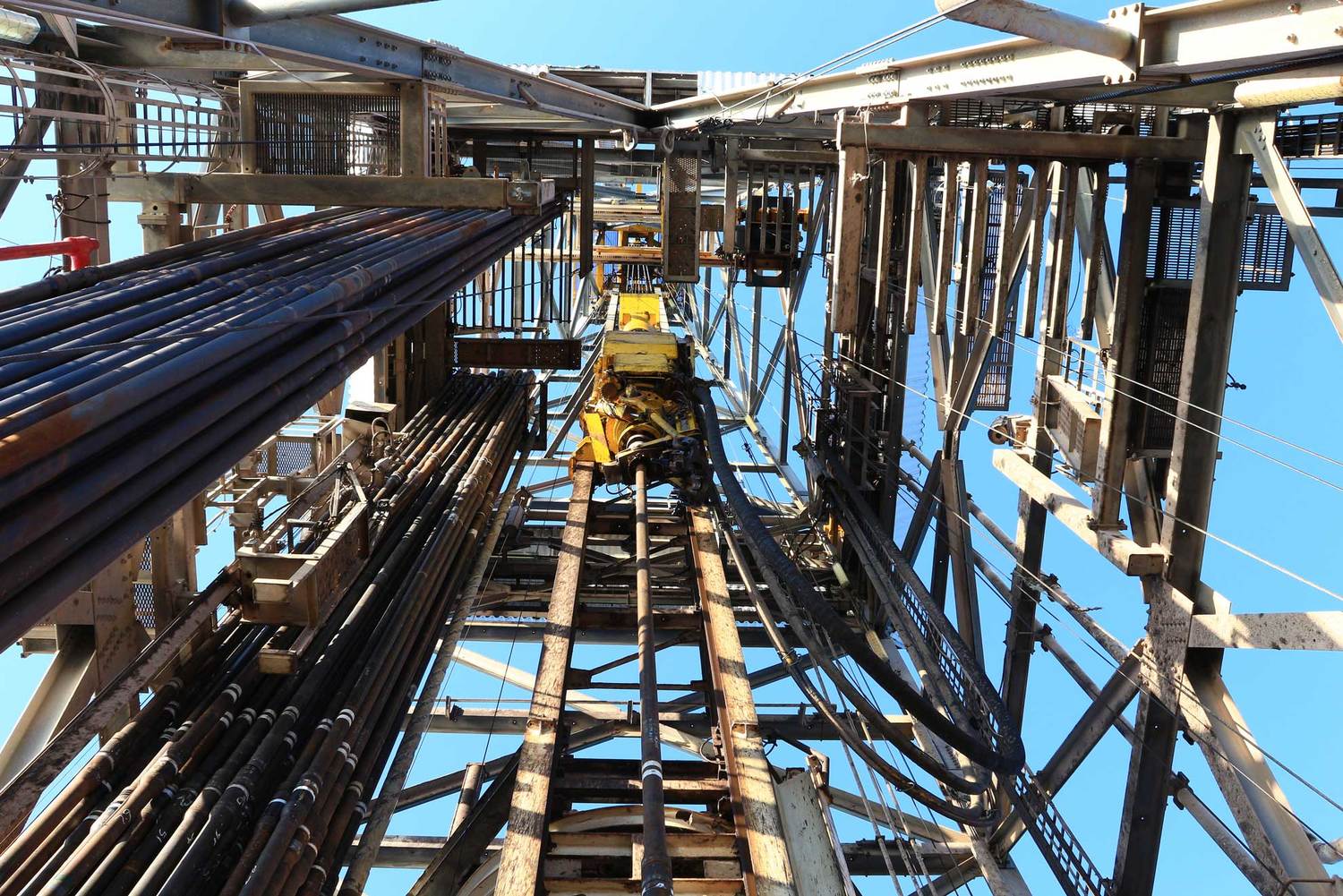

اجزای دکل حفاری مانند: تاج دکلCrown Block، ستون‌های دکلDerrick، پایه‌های دکلSubbase، بالابر برقی   Draw works، میز دوارRotary table، پمپ‌های گل حفاریMud Pumps، موتورهای برقی Power Generator، فوران‌گیرهای نفت Blow Out Prevention(BOP)،Commy Unit، velling  ، Traveling Block،بالابرهیدرولیکی Top Driveو Kelly

صنعت حفاری یک صنعت بسیار پر هزینه می‌باشد لذا به تعدادی از تجهیزات حفاری که مصرف زیادی دارد و این شرکت بیشتردر ارتباط با تامین وتجهیز این قطعات وتجهیزات حفاری می باشد اشاره می‌کنیم.



فوران گیر تکی (BOP)	فوران گیر کامل (BOP)

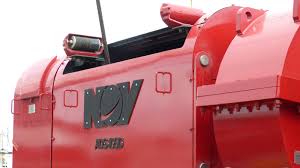

(Draworks) بالابر برقی	ستونهای دکل حفاری (Derrick)

میز دوار  (Rotary Table)	مجموعه از اقلام برون چاهی مستقر بر دکل



 1.1.2 تجهیزات واقلام سرچاهی نفت(X-Mass Tree )

پس ازحفاری وتکمیل چاه نفت بمنظور کنترل آن وهمچنین درجهت بهره برداری ازچاه نسبت به موقعیت واحتیاجات پیش بینی شده آن وسایل بر روی چاه تعبیه می گردد وقسمتی از این وسایل مستقیما بر روی چاه (تاج چاه )وبخشی از آن در مجاورت چاه و درارتباط با قسمت اول(تاج چاه) کار گذاشته می شود و دارای مدلهای مختلفی است. وسایل موجود بر روی چاه (X-Mass Tree)از سطح زمین به بالا به ترتیب زیرقرار می گیرند:

• فلنج زیرین (Base Flange)
• شیرهای جانبی (Side Valve)
• شیر زیرین اصلی (Bottom Main Valve)
• شیر اصلی فوقانی (Top Main Valve)
• شیر اصلی ایمنی سرچاه (Sufrace Safety Valve)

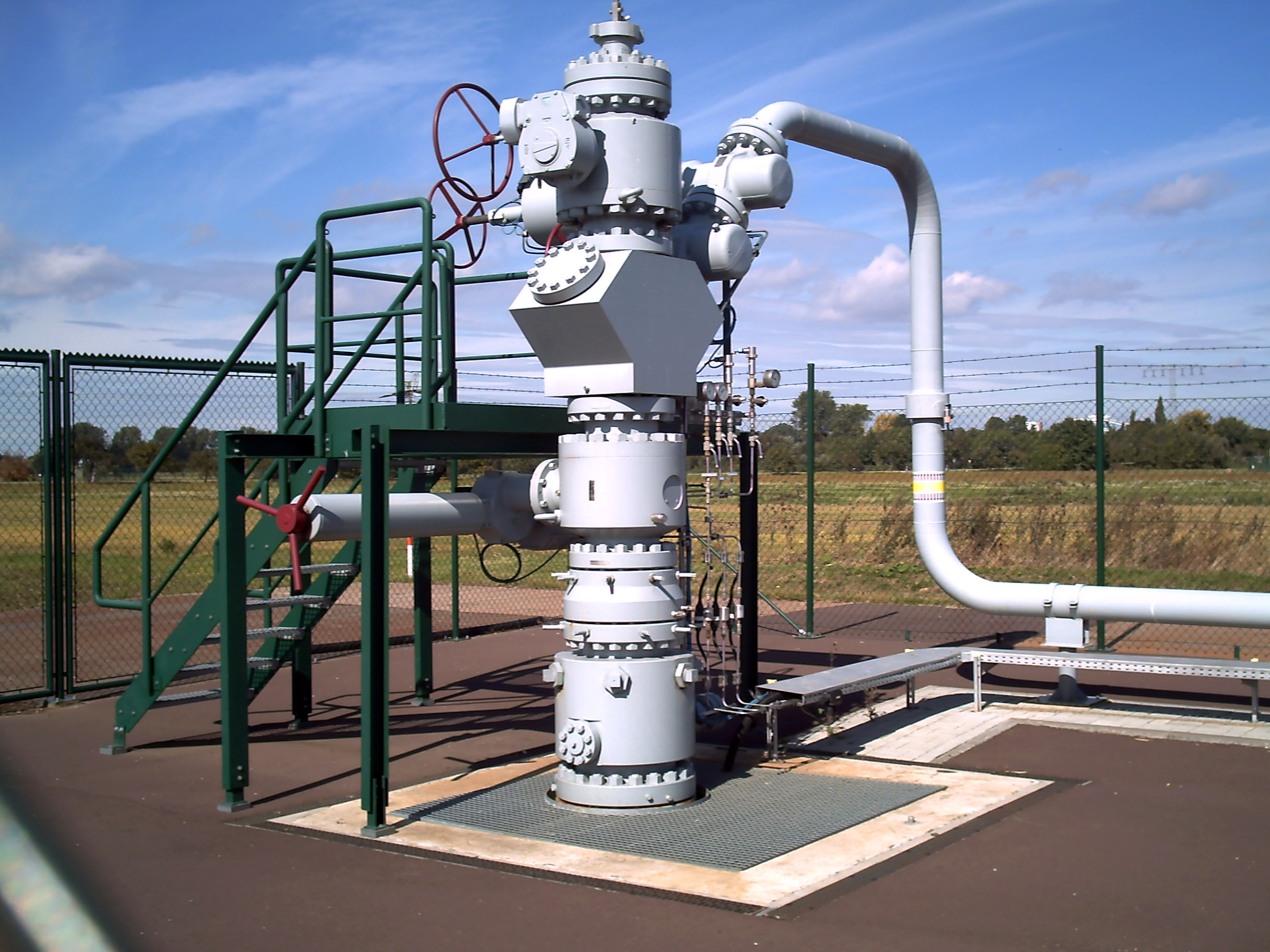

X-Mass Tree	X-Mass Tree

.1.2 :تجهیزات درون چاهی

تجهیزات درون چاهی که در  صنعت حفاری  مورد استفاده  قرار می‌گیرند مانند:  مته های حفاریDrill Bits  ، انواع  Pup joint، انواع لوله‌های حفاری            Drill Pipe، لوله های حفاری سنگینHeavy weight Drill Pipe ،انواع کلار های حفاریDrill Collar ، JarPipe ، ثابت کننده ها Stabilizer ، لوله‌های جداریcasing))، لوله های آویز( Liner)،لوله های مغزی عبورنفت وگازTubing) ) و موتورهای درون چاهی PDM)(برای حفاری انحرافی. صنعت حفاری یک صنعت بسیار پر هزینه می‌باشد لذا به تعدادی از تجهیزات حفاری که مصرف زیادی دارد و این شرکت بیشتردر ارتباط با تامین وتجهیز این قطعات وتجهیزات حفاری می باشد اشاره می‌کنیم.

1.2.1:  Drill Bits

مته‌های حفاری به دسته‌های مختلف تقسیم می‌شوند:

 1.2.1.1 مته‌های کاجی Drag Bits

1.2.1.2 مته‌های الماس : مته های الماسی از1/2 8  اینچ تا 1/4 12 اینچ می باشد.
مته های الماسی به دو نوع می باشند:

· الف)      PDC: Polly Crystalline Diamond
· ب)        TSP:مته‌های الماسی مصنوعی

مته الماس PDC	مته الماس PDC	مجموعه مته های  الماس PDC

1.2.1.3 مته‌های مخروطی چرخشی Roller Cutter Bits:

·     Rock Bit:مته‌های دنده فولادی: مته های Rock Bitدر اندازه های هشت و یک دوم1/2 8 تا 34 اینچ موجود می باشند.

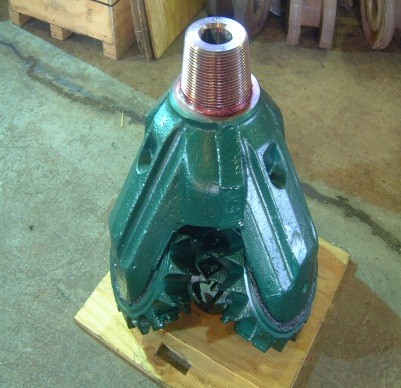

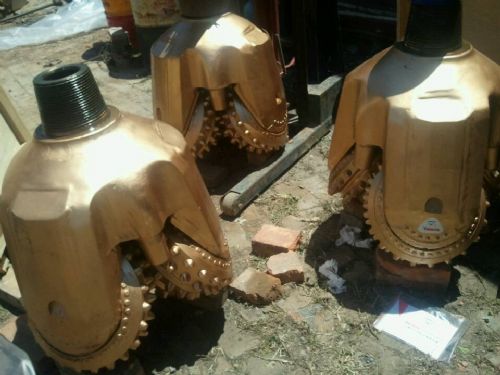

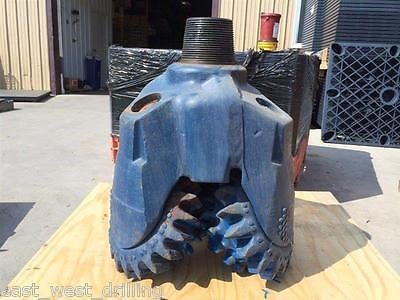

مته مخروطی	مته مخروطی	مته مخروطی سه کاج

·    TCI(Tungsten Carbide Insert Tooth Bottom Bits): دکمه ای اینسرتی تنگستنی این مته در اندازه های دو و هفت هشتم اینچ تا 30اینچ موجود می باشد.

مته مخروطی دکمه ی اینسرتی	مته مخروطی دکمه ی اینسرتی

از شرکتهای مهم سازنده مته های حفاری می توان به برندهای زیر اشاره کرد: (جدول 1)
جدول شماره 1: لیست شرکتهای سازنده مته های حفاری

Varel

Smith

Haliburton

Reed Hycalog

Hughes Christensen

2.21.:انواع لوله‌های جداری Casing Types

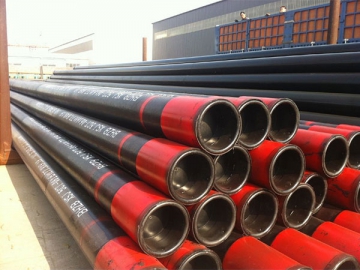

انواع لوله‌های جداری مطابق با جدول 2  دسته‌بندی می‌شوند:
جدول2: مشخصات اندازه و وزن اسمی لوله‌های جداری

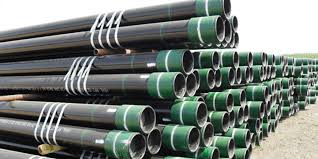

لوله‌های جداری در درجه وگریدهای مختلف مانند جدول 3 و براساس استاندارد APIموجود است.
جدول3:  مشخصه درجه و گریدهای لوله‌های جداری

C75

K55

H40

Q125

P110

C95

C90

N80

L80

J55

لوله‌های جداری معمولاً جهت جلوگیری از ریزش سازندهای‌سست و شکننده که در هنگام حفاری با آن‌ها مواجه می‌شویم، رانده می‌شود،  لوله آستری یا Linerنوعی از رشته جداری است که به سطح نمی‌رسد. لوله آستری توسط مجموعه‌ای از Packerو Slipبه تاج  Hanger Liner در درون رشته جداری میانی آویزان ومعلق قرار می‌‍‌گیرد.
.321.: انواع لوله های مغزی (Tubing)
این لوله ها پس از اتمام حفاری چاه وبرای تکمیل کردن چاه برای بهره برداری از لایه نفتی از لوله های مغزی استفاده می شود.این لوله ها ی مغزی قطر کمتری نسبت به لاینرها دارند و برای همین دلیل بین  ته چاه و( لایه نفتی) تا سطح زمین نصب می شود معمولا در اندازه های بین دو و هفت هشتم اینچ و1 اینچ با توجه به وضعیت پارامترهای فیزیکی چاه استفاده می شوند.این لوله های مغزی به صورت سوراخ شده یا بدون سوراخ موجود می باشد .این سوراخ ها برای عبور سیال از لایه نفتی به درون لوله های مغزی ورسیدن تا سطح زمین است.

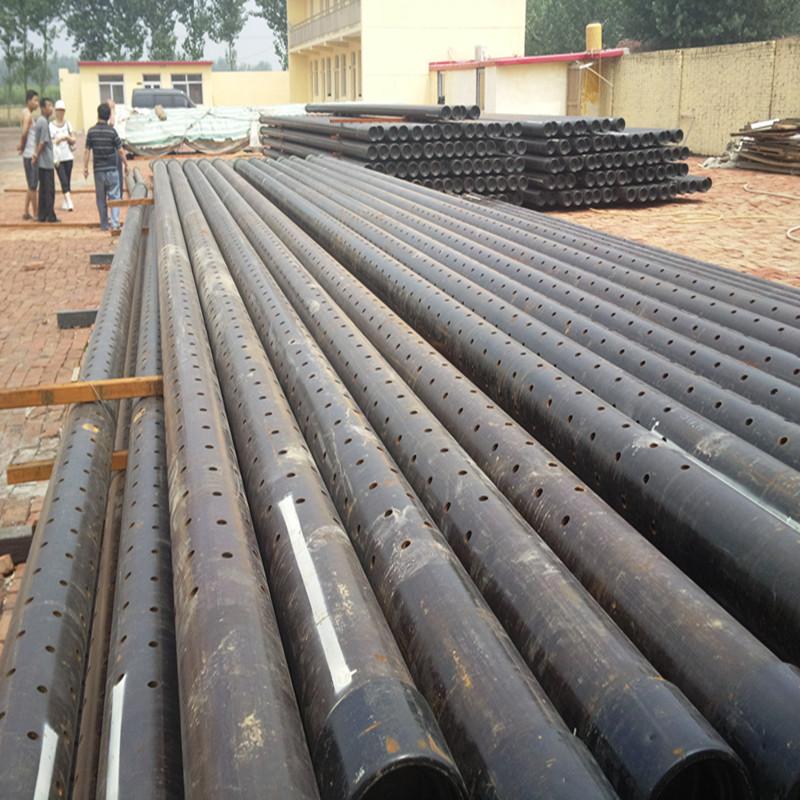

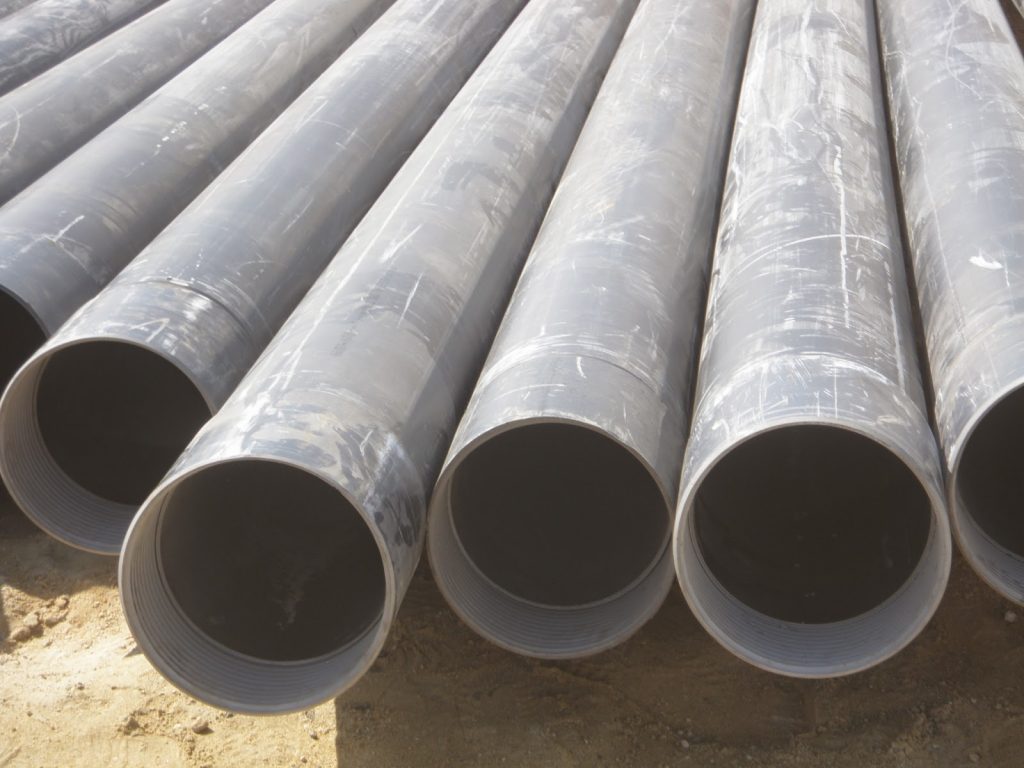

Tubing  معمولی –بدون سوراخ	لوله های مغزی سوراخ دار (Tubing)جهت قرار گرفتن در لایه نفتی

1.2.4: Liner Hanger:وسیله‌ای است که برای آویزان کردن لوله‌های آستری(Liner)از لوله های جداری (Casing)به کار میرود و بسته به جنس آن دو حالت دارد: هیدرولیکی و مکانیکی.این ابزار دراندازه های7اینچ و5 اینچ وچهار و یک دوم اینچ موجوداست.

Liner Hanger	Liner Hanger Packer

1.2.5: لوله های حفاری (Drilling Pipe)

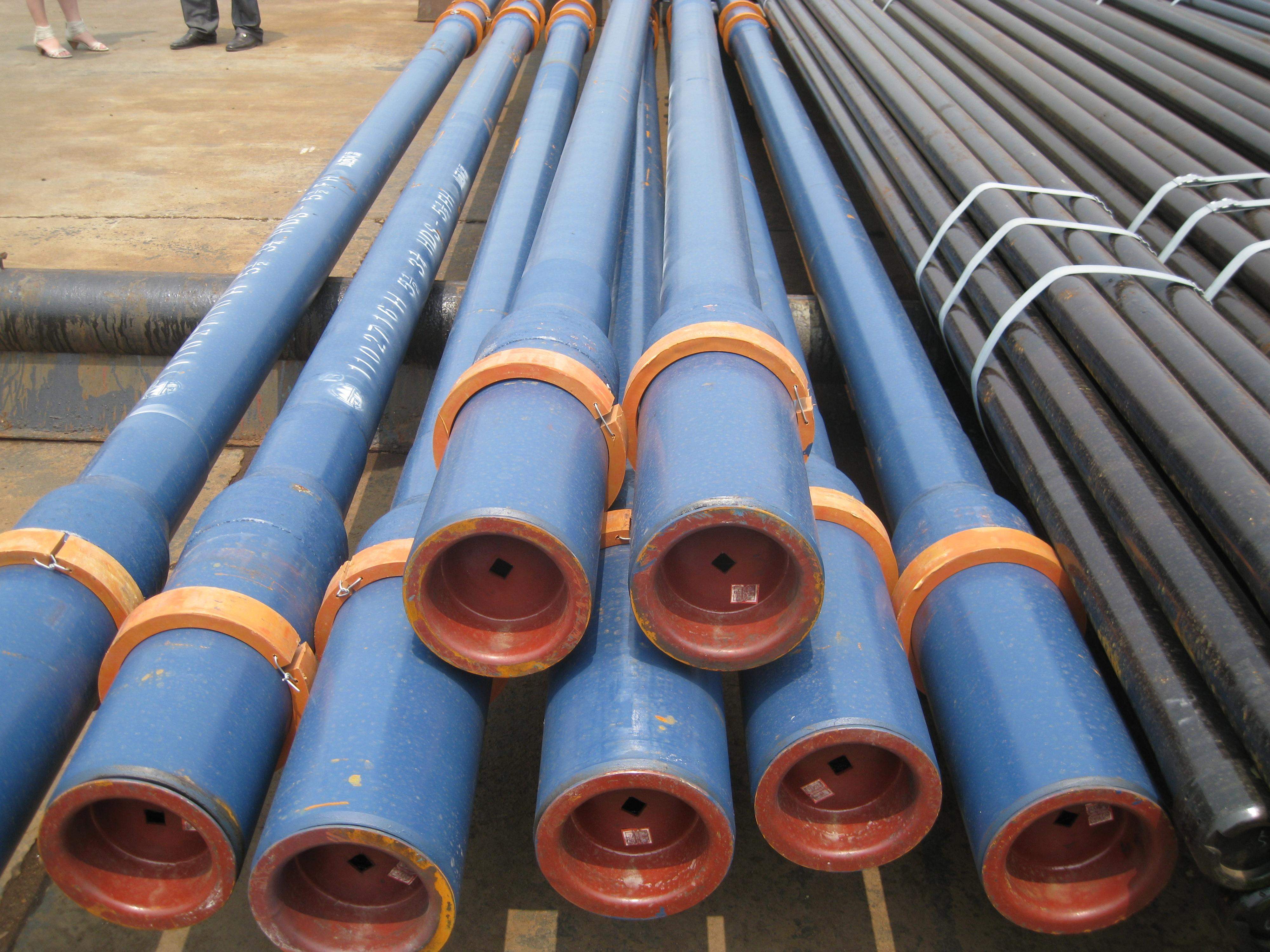

Driiling Pipe: یکی از پر استفاده ترین تجهیزات در صنعت عملیات حفاری، لوله های حفاری می باشند که معمولاً در روی دکل ، جهت استفاده مستقر هستند و در اندازه های دو  و هفت هشتم اینچ، 3/5 اینچ، 5 اینج ، و 4/5 اینچ از آن ها با توجه به وضعیت دکل استفاده می شود. موجود می باشند.

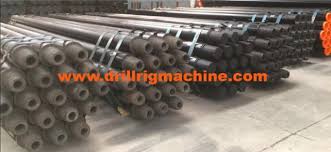

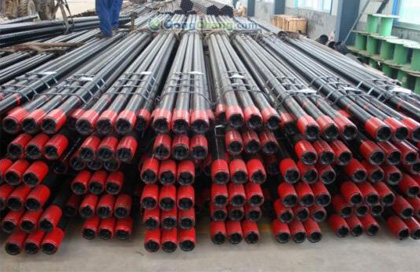

لوله های حفاری در روی دکل	لوله های حفاری 5"	لوله های حفاری 5"

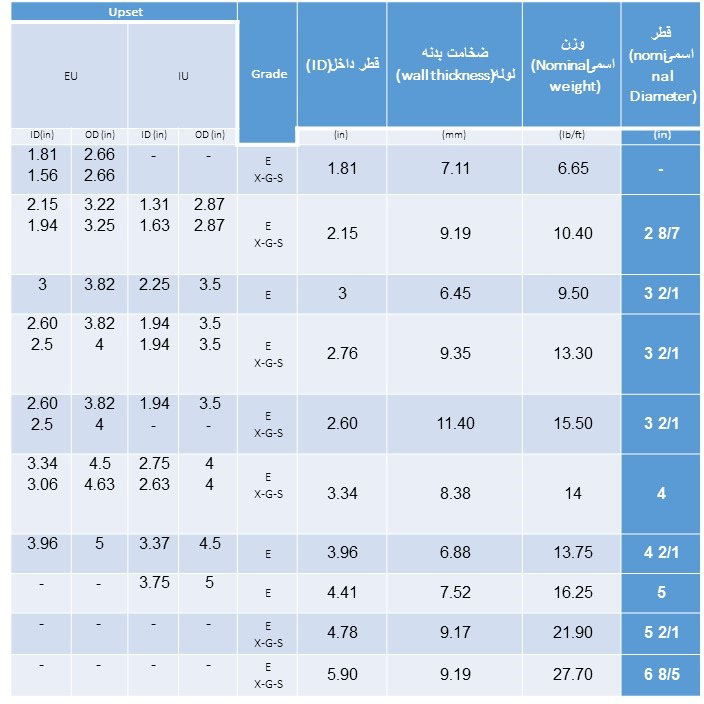

جدول 4 : مشخصات فیزیکی لوله‌های حفاری API

لوله های حفاری از اندازه های دو و هفت هشتم اینچ تا  شش و یک دوم اینچ با درجه فولادی (Grade)ذکر شده در بالا موجود می باشد.

.621.: Heavy Weight Drill Pipe( HWDP): یکی از کارهایی که لوله های حفاری سنگین بر روی ساق حفاری انجام می دهد، انتقال نیروی حرکتی بین کولارهای حفاری و لوله های حفاری در ساق حفاری می باشد و باعث راحتی انتقال نیرو بین لوله های حفاری و کولار های حفاری می گردد و این امر،کاهش فرسایش ساق حفاری را به دنبال دارد.


Heavy Drill Pipe  با قطر های مختلف

1.2.7: موتورهای درون چاهی Motor Turbine Drill and Positive Displacement Mud (PDM)

این نوع موتورها برای حفاری انحرافی به کار برده می‌شود و جهت حفاری سازند مصرف دارد.
این موتورها بوسیله فشار گل حفاری به صورت انحرافی کارمیکنند ودارای شارژ باطری می باشند وپس از اتمام عمر مفیدآن که زیاد هم نمی باشد در صورت امکان تعمیر ویا تعویض میشوند و این موتورها یک ابزار پرمصرف درصنعت حفاری می باشد.

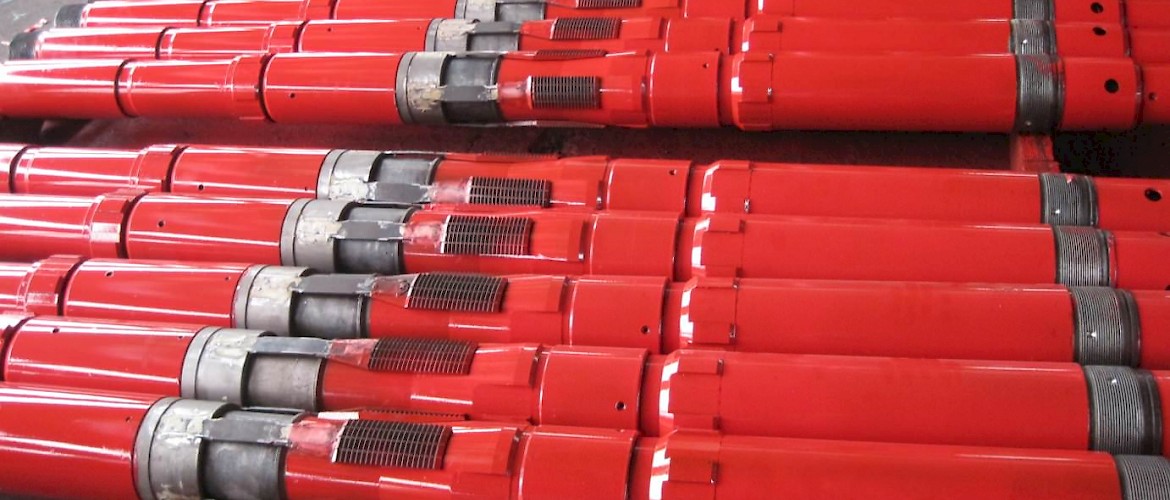

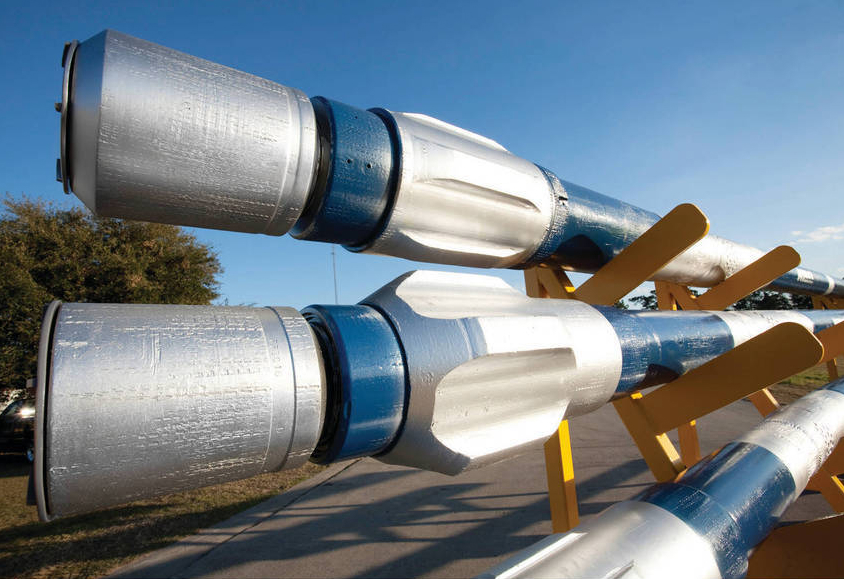

(Down Hole Motor (without Bit	PDM Motors	Down Hole Motor PDM

.821.:  Jar Drill Pipe( جار حفاری ):این وسیله جار حفاری نامیده می‌شود که در ساق حفاری (BHA)  به کار گذاشته می‌شود و برای آزاد کردن لوله‌های حفاری درون چاه از آن استفاده می‌شود. این جار با توجه به اندازه قطرساق حفاری استفاده می‌شود که در اندازه های 3/5 تا 8/5 اینچ با درجه فولادی بالا (جدول 4) موجود می باشد.

Jar Pipeهیدرولیکی باقطر بیشتر	Jar Pipeهیدرولیکی باقطر کم

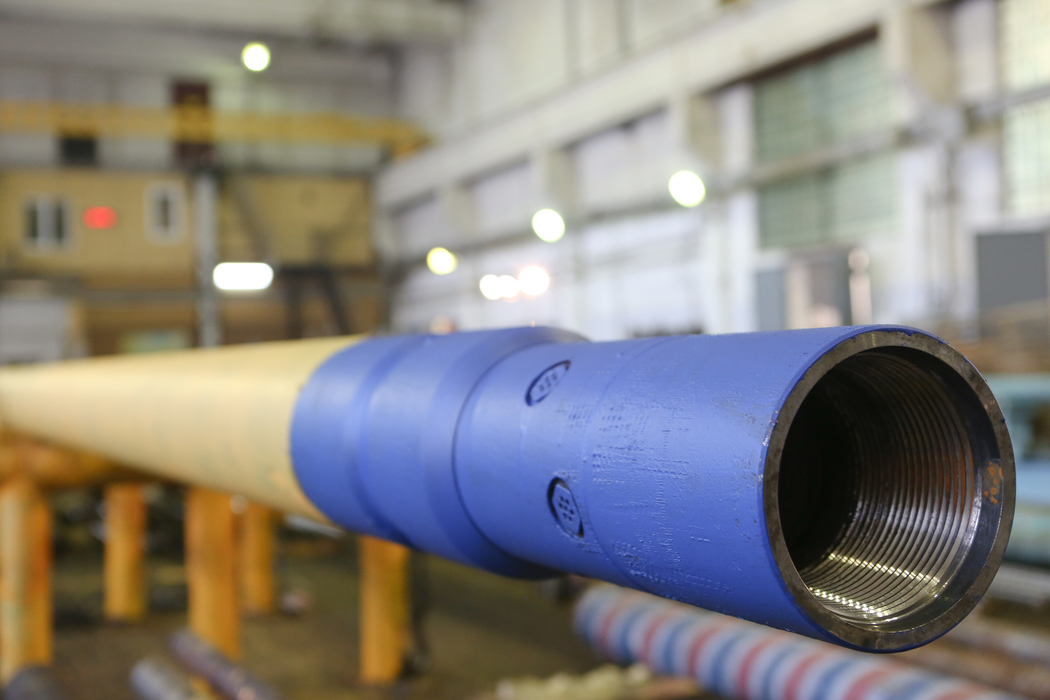

  9.2.1:Drill Collar: از پرکاربردترین تجهیزات بعد از لوله‌های حفاری می‌باشند که نقش بسیار مهمی در حفاری چاه دارد و به دلیل زیاد بودن وزن آن باعث افزایش وزن و بالا رفتن سرعت حفاری می‌شود و مانند لوله‌های حفاری  سه و یک دوم ، هشت و یک دوم ، 11، 9و13اینچ بر روی دکل باید موجود باشد.

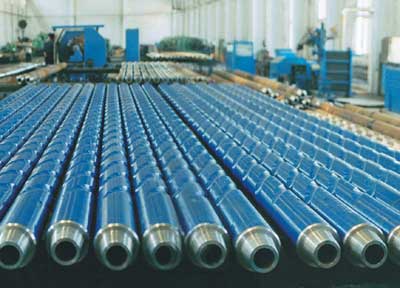

Drill Collar  با قطر های مختلف

ما در شرکت لادیز نیرو این افتخار را داریم که با سابقه چندین ساله در تأمین و تجهیز ابزارالات و تجهیزات حفاری که در بالا به آن ذکر شد بتوانیم قدمی در رشد و شکوفایی وپیشرفت این صنعت در کشور عزیزمان برداریم.
